雨戸を閉めたままで明るく涼しい部屋に!
可変ルーバーで、夏の日差しはカットし、光と風は通ります!!
それが、エコ雨戸(エコアマド)です!!

1枚から購入可能 エコアマドが23,600円【DIY価格・税込】〜

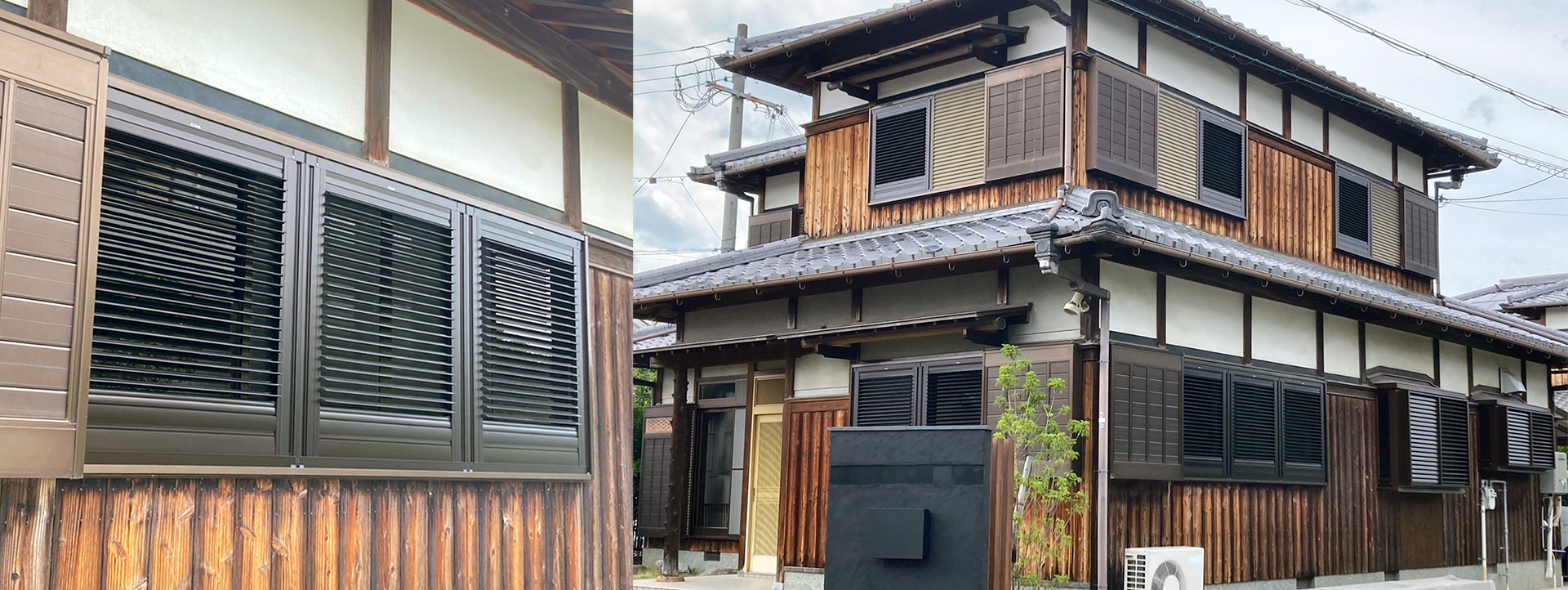

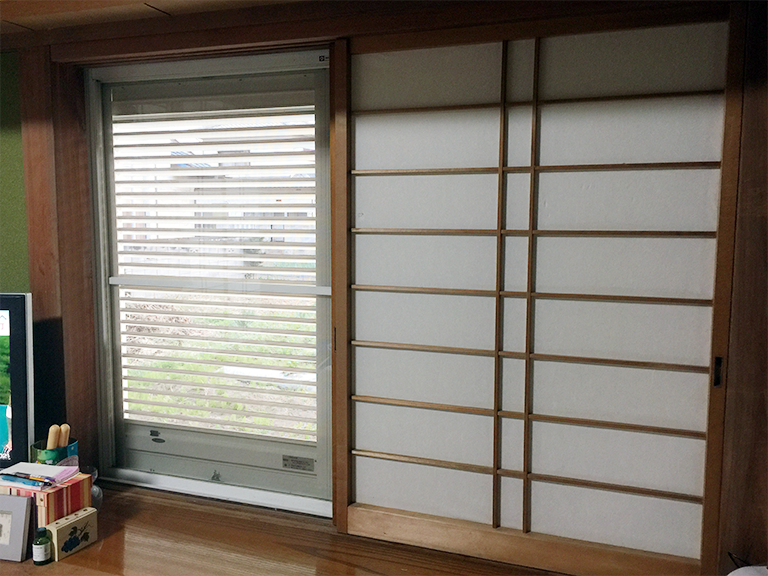

エコアマド設置イメージ(内観)

エコアマドのお求め

不二サッシのエコアマドはサイズオーダー商品です。商品は雨戸パネル1枚の価格です。配送料は法人宛無料(一部地域を除く)・個人宅有料(要見積り)となります。DIY価格。

1枚から購入可能 エコアマドが23,600円【DIY価格・税込】〜

エコアマドのお求めはこちら

FAXでの無料お見積り・ご注文

FAXでの無料お見積り・ご注文は下の『FAX無料見積り・ご注文シート』のバナーをクリックしてPDFファイルをダウンロード、プリントアウトしてご活用ください。

FAX無料見積り・ご注文シート

エコアマド(エコ雨戸)は施工も対応可能です!

エコアマド(エコ雨戸)は施工も対応可能です。(近畿エリア)
近畿エリア以外の施工エリアも拡大中!
「お住まいの地域が施工可能かどうか?」お気軽にお問い合わせください。

オーダーメイド エコアマドのお問い合わせ

商品のお問い合わせ・お見積もりはお問い合わせフォームからどうぞ

お問い合わせフォーム

お問い合わせ・お見積もりの流れはこちらをご覧ください

採光・彩風できる雨戸なので、昼間ブラインド代わりに使える

エコ雨戸(エコアマド)は可変ルーバー(スラット)付きの雨戸です。
ルーバーの角度を調節できるので、ブラインドのように採光・彩風できる雨戸なのです。

エコアマドイメージ

エコアマドスラット

スラット開閉レバー

エコアマドスラット開閉レバー

室内側の専用レバーでスラットの角度調整が行えます。
中桟付きは上下用2 箇所、中桟なしは1箇所装備しています。

※H1601mm以上は中桟付きとなります。

エコアマドスラット開閉レバーの位置

0°〜110°自在スラット

0°、30°自在スラット

0°、30°自在スラット

スラット開閉のイメージ

スラット開閉のイメージ(開)

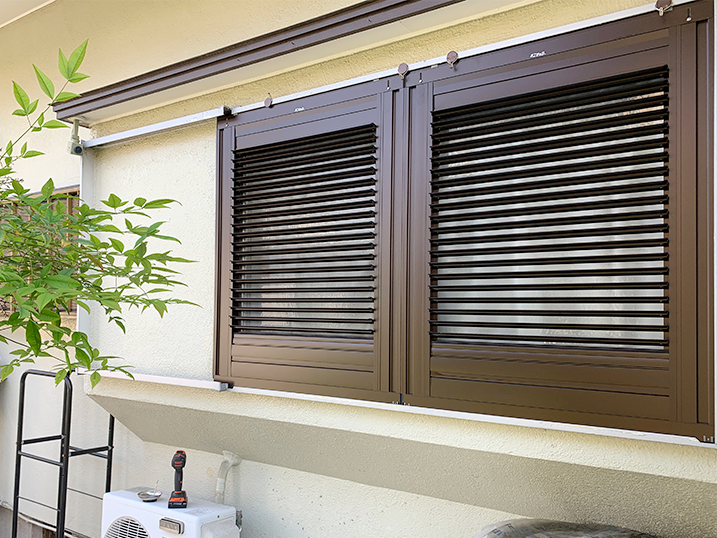

スラットが開いた状態

スラット開閉のイメージ(閉)

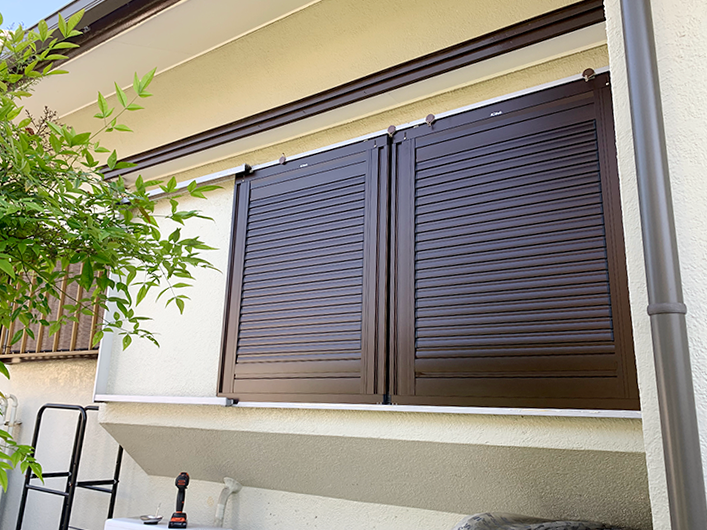

スラットが閉じた状態

お部屋内側の明るさイメージ

ブラインドを閉じた状態
スラットを閉じた状態

ブラインド半開の状態
スラット半開の状態

ブラインド全開の状態
スラット全開の状態

開閉角度の調整で日よけや通風、外からの視線を遮断してプライバシー保護が行えます。

※ 商品の構造上、スラット角度0°の状態でも完全に光を遮断することはできません。

エコアマドのカラー

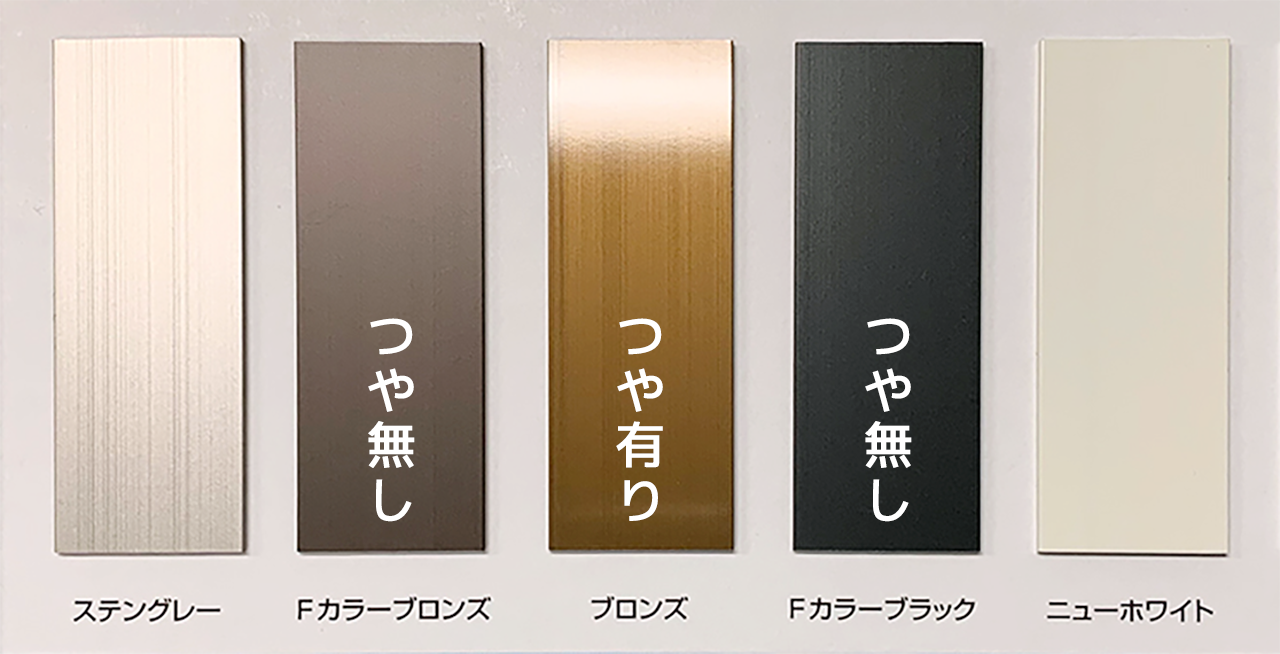

エコアマドのカラーはステングレー、Fカラーブロンズ、ブロンズ、Fカラーブラック、ニューホワイトの5色です。

カラーサンプルご用意してます。

エコアマドカラーサンプル

下部錠(キー付き)

下部錠(キー付き)イメージ
下部に取り外し可能なキー付の締り錠を装備。

下部錠(キー付き)イメージ
外出時にはキーを外して保管が可能です。

※ 下部錠(キー付き)はオプション販売(1,000円、税込価格)です。

エコアマドの一般的な掃き出しサイズの雨戸サイズとその重量

横幅W900mm×高さH1,800mm(1.62屐砲留戸パネルで約8kg程度の重量となります。「思ったよりしっかりして大丈夫でした!」という声はよくお聞きしますが、「重くて取り付けが大変…」という声は今まで一度もお聞きしたことがありません。

エコアマドのお求めはこちら

雨戸を閉めた状態でも明るく風通しよく、西日対策にも効果的

光を取り入れる、風を取り入れることができるので、昼間雨戸を閉めた状態でもこんなに明るく、風も通ります。

エコアマド

エコアマド

明るくても日差しを63%カットするから、冷房の効きが良く電気代もセーブできます。

エコ雨戸(エコアマド)は西日対策にも効果的です。

エコアマド

エコアマドのお求めはこちら

ブラインドより遮光・遮熱効果アップ!冷房の効きが違うので電気代セーブ

ブラインドが窓の内側か外側かで、日光の侵入量は大きく異なってきます。

窓の内側より、外側にブラインドを取り付けたほうが、遮光・遮熱効果が高いのです。

日本に昔からある「すだれ」は家の外側にあります。昔の人はちゃんと遮熱効果が高い方法をわかっていたのですね。昔の人の知恵は素晴らしいです。

ブラインドによる日射遮蔽ガラスのみ:日射81%通過 窓の内側ブラインド:日射51%通過 窓の外側ブラインド:日射18%通過

しかし、ブラインドを窓の外に取り付けるのは困難ですよね。そこで考えられた雨戸がエコ雨戸(エコアマド)です。

エコアマド

エコ雨戸(エコアマド)なら冷房の効きが全然違います。 だから、電気代もこんなにセーブできてお財布にも優しいですね。

エコアマドは電気代セーブ

エコアマドのお求めはこちら

明るいけど隣近所の視線を気にしなくて大丈夫

部屋は明るくしたいけど、隣近所の視線が気になる。
そんな時はエコ雨戸(エコアマド)が便利です。

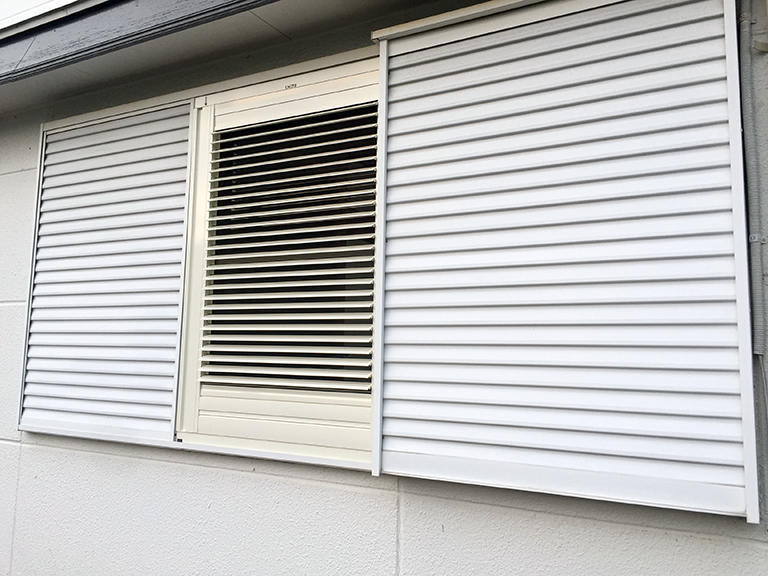

エコ雨戸(エコアマド)なら昼間閉めっぱなしでもこんなに明るいし、風も通ります。

風が通るので、家独特の匂いを換気できます。

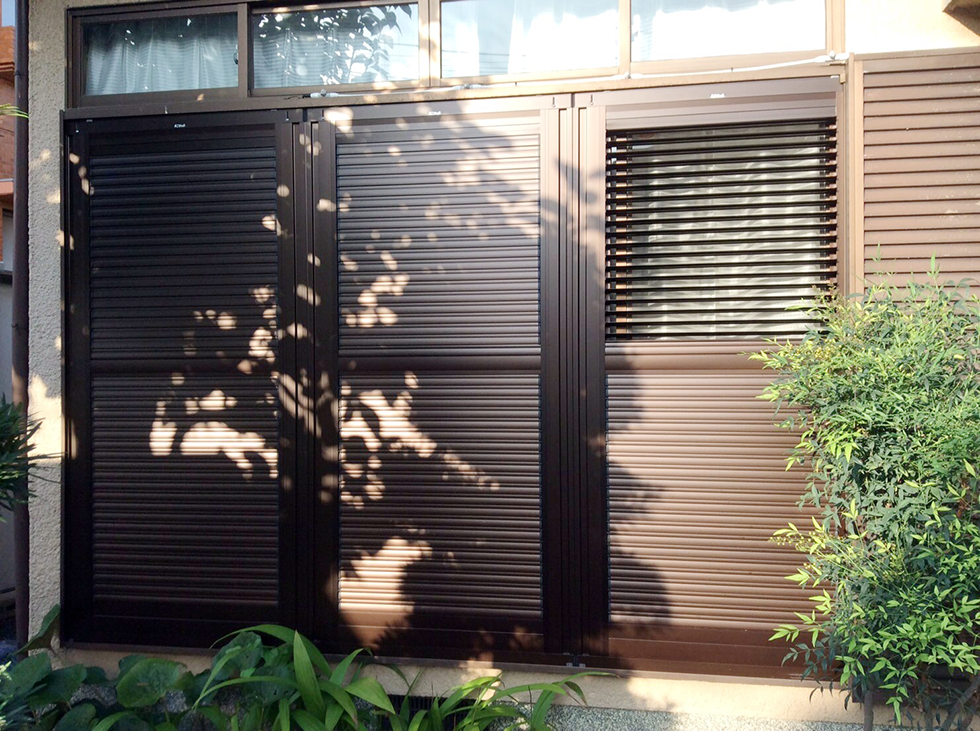

ペットがいらっしゃるお家には最適かもしれませんね。

エコアマド

しかし外側からは目隠しになり部屋の中が見えませんし、防犯効果も高められます。

エコアマド

エコアマドのお求めはこちら

エコ雨戸(エコアマド)はこんなに喜ばれています
エコ雨戸(エコアマド)をご利用になったお客様の声

お客様より、このようなお喜びの声をいただいております。

  • 感想は想像以上にGood!! 「非常に満足」しております。(妻は絶賛です。)

  • 剛性があり、非常にしっかりとした作りで、従来の雨戸が貧弱に思えました。何故この商品が、もっと普及していないのか、不思議に思うくらいです。

  • 自分達で替えられたことがよかった。母がとても気に入って他の部屋にも検討したいと言っております。


窓リフォームDIYの達人

下のお客様の事例名、画像をクリックすると導入事例&お客様の声がご覧になれます。

エコアマド(エコ雨戸)の導入事例ページはこちら

> エコアマドのお求めはこちら

エコ雨戸(エコアマド)は簡単に取り付けできます

エコアマド取り付け

エコ雨戸(エコアマド)は、ご自宅の窓にご自身で簡単に取り付けられます。
取り付け時間も短時間で済みます。

エコアマド取り付け窓寸法の実測について(既存雨戸と交換の場合)

エコアマドはサイズオーダー商品です。 既存雨戸パネルを計測いただいて、エコアマドのサイズ表の数値内に収まるサイズをお選びください。

既存雨戸パネル計測

雨戸パネル計測

突き合わせ時の重なりを除いたそれぞれの雨戸パネルの有効Wを計測ください。(交換する雨戸パネル枚数分を計測ください。)

既存雨戸枠W計測

既存雨戸パネルの寸法で作成すると、まれにルーバーが干渉する場合がございます。ですので雨戸枠を計測していただく必要がございます。



雨戸枠計測

雨戸枠のWを計測ください(鏡板付きの場合)

鏡板付きの場合は【雨戸枠W+70mm】を目安にエコアマド(エコ雨戸)Wの合計として作成します。

※縦框(かまち)が約70mm戸袋にかぶるように寸法を算出します。 これは、明かりの侵入を防ぎ、かつ、ルーバーの開閉時の干渉を回避するためです

縦框(かまち)は約100mmです。
縦框(かまち)は約100mmです。

戸袋引き残し寸法 標準寸法70mm
戸袋引き残し寸法 標準寸法70mm

縦框(かまち)は約100mmです。
戸袋引き残し寸法 100mmの場合

※ルーバーの側面が擦れてしまいます。

戸袋引き残し寸法 120mmの場合
戸袋引き残し寸法 120mmの場合

※ルーバーに干渉してしまいます。

雨戸枠のWを計測ください(鏡板なしの場合)

鏡板なしの場合は【雨戸枠W+70〜100mm】を目安にエコアマド(エコ雨戸)Wの合計として作成します。

操作レバーまでの寸法(左)
操作レバーまでの寸法(左)

操作レバーまでの寸法(右)
操作レバーまでの寸法(右)

既存上部雨戸枠の確認

レール無し・レール付き)

既存雨戸の上部雨戸枠にレールがある場合は、エコアマドの標準仕様のままでは納まりません。

レール付きの場合は、別途納める方法がございますので、既存雨戸の上部雨戸枠が『レール無し』か『レール付き』かをご確認いただき、ご連絡くださいませ。

既存下部雨戸枠の計測

●ドブ板雨戸枠
ドブ板雨戸枠の計測

『 ドブ板雨戸枠』の場合は、雨戸枠の奥行き内寸(D)を計測ください。

● レール付雨戸枠
レール付雨戸枠の計測

『 レール付雨戸枠』の場合は、雨戸枠の奥行き内寸(D)とレールの高さ(H)を計測ください。

エコアマドの雨戸パネル厚は20mmです。コーナーブロック、フレ止めを利用して既存雨戸枠の溝巾に合わせます。

高さHの調整機能(調整範囲0〜25mm)

エコアマドのHは上框(うえかまち)のスライドにより0〜25mmまで伸ばすことができます。

エコアマド上框(うえかまち)のスライド

※ドライバーがあれば、簡単に高さを伸ばすことができます。
※多少の採寸誤差があっても、設置可能!

  • 既存雨戸パネルの鍵位置とは変わりますので、雨戸パネル立て込み後雨戸錠の位置を確認し、ドリル等で雨戸枠へ穴あけ加工が必要です。
  • 組み込み溝の戸車は反転式でドブ溝用とレール溝用と切り替えが可能です。レールの立上がり寸法によってはオプションU溝戸車、および平戸車の選択が可能です。
  • 室内側の専用レバーでルーバーの角度調整が行えます。中棧付きは上下用2箇所、中棧無しは1ヶ所装備しています。

エコアマド断面図

エコアマド断面図

戸先形状
戸先形状

27mm 振れ止め
27mm 振れ止め

同梱パック
同梱パック

エコアマド(エコ雨戸)用の既存雨戸サイズ寸法記入シート

エコアマドを取り付ける既存雨戸サイズの寸法記入には下の『寸法記入シート』のバナーをクリックしてPDFファイルをダウンロード、プリントアウトしてご活用ください。

【1枚注文用】と2枚以上注文の場合の【複数枚注文用】の寸法記入シートがございます。

↓↓↓↓【1枚注文用】↓↓↓↓
エコアマド寸法記入シート

↓↓↓↓【複数枚注文用】↓↓↓↓
エコアマド寸法記入シート

☆1枚のみのご注文の際の注意点☆

 ̄戸の戸先の向きをご確認ください
既存の雨戸を1枚残して、1枚のみの交換の際、戸先の凹凸が既存の雨戸と合致しないと、雨戸を閉めた際に光が漏れるため。

エコアマドとTOSTEMの雨戸とのジョイント
トステムの雨戸とは、戸先の相性が比較的良いです

TOSTEMの雨戸のラベル
TOSTEMの雨戸のラベル

エコアマド同士なら戸先もキレイにジョイントします
エコアマド同士なら戸先もキレイにジョイントします

エコアマド同士なら戸先もキレイにジョイントします
エコアマド同士なら戸先もキレイにジョイントします

戸袋の形状 をご確認ください
鏡板付き戸袋の場合、ルーバーを開閉する際に、戸袋の入口部にルーバー部が掛かってしまう場合があるため。

1戸の左右の位置をご確認ください
下部錠の有無の確認のため。
鏡板付き戸袋の場合、戸袋側にエコアマドを設置すると、△寮睫世汎瑛佑覆海箸起きる可能性があるため。
この場合は、弊社スタッフが寸法出しをし、製作前に製作寸法確認の連絡を入れさせていただいております。

寸法記入シートのご送付

記入したシートは、下のいずれかの方法でご送付ください。

  1. シートを撮影した画像ファイルを、お問い合わせフォームに添付して送付いただく。
  2. シートを撮影した画像ファイルを、コスペックcontact@kyo-ecomado.jpまでメール添付して送付いただく。
  3. FAX 0774-51-5195に送信いただく。

既存雨戸の撮影画像

既存アマドを撮影した画像ファイル[戸袋を含めた窓全体、雨戸枠の上と下]もご送付下さい

既存雨戸の撮影:戸袋を含めた窓全体
既存雨戸の撮影:戸袋を含めた窓全体

既存雨戸の撮影:雨戸枠の上
既存雨戸の撮影:雨戸枠の上

既存雨戸の撮影:雨戸枠の下
既存雨戸の撮影:雨戸枠の下

エコアマド(エコ雨戸)のご使用上の注意

  • 戸皿、戸袋へ雨戸パネルを収納する場合は必ずルーバーを閉じてください。
  • 防犯上、外出時や就寝時には、完全にルーバーを閉じて、サッシを施錠ください。
  • 商品の構造上、ルーバー角度0°の状態でも完全に光を遮断することはできません。

エコアマドのお求めはこちら

最後にエコ雨戸(エコアマド)のポイントをもう一度おさらいしますね。

  • 可変ルーバー付き雨戸なので採光・彩風可能。
  • 昼間閉めた状態でも部屋が明るく風も通します。
  • 窓の内側に設置するブラインドより遮光・遮熱効果が高いです。
  • 冷房効率がアップ!電気代がセーブできてお財布にも優しい。
  • 目隠しになるので隣近所の視線が気にならない。
  • 西日対策にも効果的。
  • 防犯効果も期待できます。

エコ雨戸(エコアマド)で、明るく風通しの良い省エネの部屋にして
人の目を気にせずのびのびと過ごしませんか?

エコアマドのお求めはこちら

エコアマドのお求め

不二サッシのエコアマドはサイズオーダー商品です。商品は雨戸パネル1枚の価格です。配送料は法人宛無料(一部地域を除く)・個人宅有料(要見積り)となります。DIY価格。

1枚から購入可能 エコアマドが23,600円【DIY価格・税込】から

エコアマド【DIY価格(商品のみ)】のサイズ別価格表

サイズ別価格表の価格をクリックして購入に進んでください。(価格は全て税込価格)
※サイズ別価格表は横スクロールできます。

窓タイプ(中桟なし)

[mm] W:幅
580〜600 601〜700 701〜800 801〜900 901〜1000
H:高さ 400〜500 23,600 24,300 24,900 25,600 27,700
501〜600 24,300 25,100 26,000 27,500 29,900
601〜700 28,400 29,200 30,100 31,300 32,100
701〜800 29,400 30,500 31,500 32,600 33,400
801〜900 30,500 31,300 32,100 33,200 34,700
901〜1000 31,100 31,900 33,400 34,500 35,800
1001〜1100 32,100 33,900 35,400 36,500 37,800
1101〜1200 34,300 35,600 36,700 38,000 39,800
1201〜1300 35,400 36,500 37,800 39,100 40,900
1301〜1400 36,900 38,200 39,500 40,700 42,400
1401〜1500 38,400 39,600 40,900 42,200 44,600
1501〜1599 39,800 41,100 42,600 43,900 45,000

テラスタイプ(中桟付き)

[mm] W:幅
580〜600 601〜700 701〜800 801〜900 901〜1000
H:高さ 1600〜1700 41,300 42,800 44,400 45,700 46,700
1701〜1800 42,800 45,200 47,600 49,700 51,200
1801〜1900 43,500 45,900 48,200 50,100 51,600
1901〜2000 45,700 48,000 50,300 52,000 54,600
2001〜2100 47,600 50,300 51,800 53,500 56,100
2101〜2200 50,700 53,100 54,400 56,400 57,900
2201〜2300 53,300 55,100 56,100 58,300 60,200

※H1600mm以上は中桟付きとなります。
※ mm単位でのサイズオーダーとなります。

>> お支払い・送料について

【エコシリーズのお届けについて】

以下ご注文時にご確認ください。
★納品希望日(ご注文後14日目以降)がございましたらご記入ください。 混載便のため時間指定不可・日祝配達不可となります。
★2〜4t車での配達のため車両が入ることができるお届け先をご指定ください。

 4t:横幅2.5m×長さ8m(写真は3tイメージ)
4t:横幅2.5m×長さ8m(写真は3tイメージ)

FAXでの無料お見積り・ご注文

FAXでの無料お見積り・ご注文は下の『FAX無料見積り・ご注文シート』のバナーをクリックしてPDFファイルをダウンロード、プリントアウトしてご活用ください。

FAX無料見積り・ご注文シート

エコアマド(エコ雨戸)は施工も対応可能です!

エコアマド(エコ雨戸)は施工も対応可能です。(近畿エリア)
近畿エリア以外の施工エリアも拡大中!
「お住まいの地域が施工可能かどうか?」お気軽にお問い合わせください。

オーダーメイド エコアマドについてお気軽にご連絡ください

オーダーメイド エコアマドの取り付け・交換について不明な点、聞きたい点などご連絡ください。当サイトのお問い合わせフォームで受け付けております。お気軽にご連絡くださいませ。
