エコ面格子（枠付けタイプ） 取り付け窓寸法の実測について
既存サッシ枠の計測（枠付けタイプ）
縦レール間の内のり幅（W）と上下網戸レール間の高さ（H）を計測ください
※ 寸法は、スチール製（ステンレス製）メジャーで測ってください。（手芸用はやめてください。）

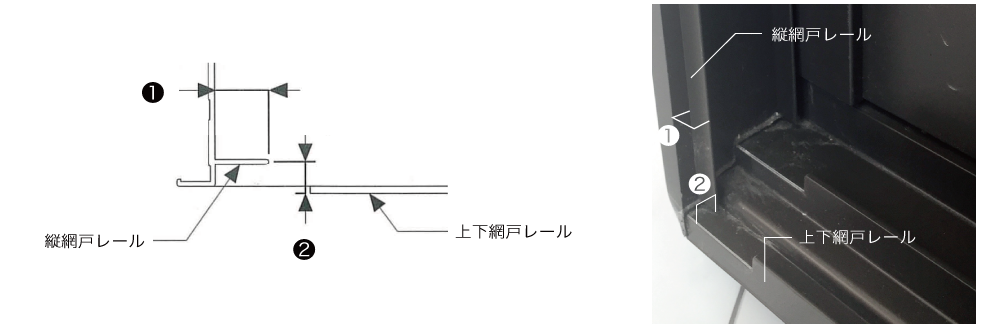

縦網戸レールのレール高さと縦網戸レールと上下網戸レールの出入りの差を計測ください
① 縦網戸レールのレール高さが7.5mm以上であることを確認。
② 縦網戸レールと上下網戸レールの出入りの差が15mm以下であることを確認。
取付スペースの確認をしてください
スラット（羽根）開閉レバーの標準位置を確認してください
単体タイプ
室内側から見て左側が標準となります。
単体タイプ
室内側から見て左側が標準となります。
スラット（羽根）開閉レバーの位置の勝手違いは左・右のオーダーが可能です。
エコ面格子用（枠付けタイプ） の既存サッシ枠サイズ寸法記入シート
エコ面格子を取り付ける既存サッシ枠サイズの寸法記入には下の『寸法記入シート』のバナーをクリックしてPDFファイルをダウンロード、プリントアウトしてご活用ください。
エコ面格子（枠付けタイプ）の取り付けについて
エコ面格子（枠付けタイプ）取り付けマニュアル動画＆組み立て施工説明書
下のバナーをクリックしてPDFファイルをダウンロード、プリントアウトしてご活用ください。

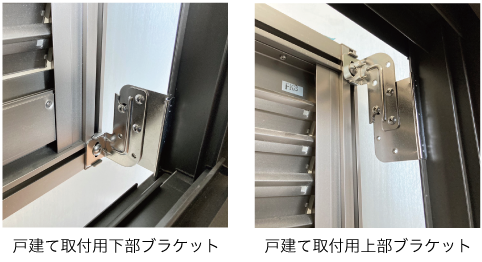

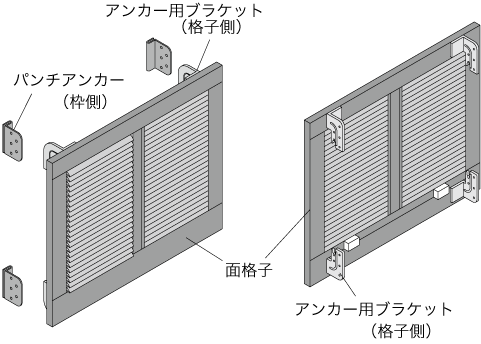

枠付けタイプブラケット
サッシ枠に取り付ける枠付タイプは、サッシ枠に直接取り付ける為、サイディング、タイル、凸凹のある壁などの壁仕上げに左右されずに取り付けが可能です。
